TBM 天正打印歸檔產品是 TPM （天正協同設計平臺）一個子產品。TBM 負責收集工作站的實時圖紙打印plt文件，并提取圖紙的設計標題欄信息，精確預覽，全文檢索信息，并附加條形碼打印。用戶根據打印的紙質圖紙用條形碼掃描儀即可實現對ftp服務器中的圖檔自動備檔。TPM 中集成TBM,在TPM 中對通過審核的圖紙，亦可歸檔到TBM。
TBM 包含如下幾大功能： 1. 打印拆圖、收集圖紙； 2. 打印管理； 3. 條形碼標簽； 4. 精確預覽支持 (dwf,wmf)； 5. 標題欄信息提取和檢索； 6. 圖紙標注文字，全文檢索，查詢； 7. 條形碼掃描歸檔； 8. 多點ftp部署，支持多服務器，跨地區服務器，數據庫層和文件層分層部署； 9. 與TPM 集成； 10. 與天正專業軟件集成, 批量打印監控提取。


天正TBM功能概述

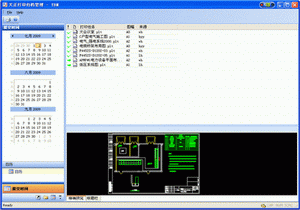

1.打印管理

    TBM打印管理提供打印室對每天的打印任務的統一管理，避免了打印的混亂，降低了企業的打印成本。打印的源電子文檔dwg 上自動增加條形碼，和紙質上條形碼一致，有據可查，符合ISO 9000 的可追溯性管理規范。

width="300"
width="300"

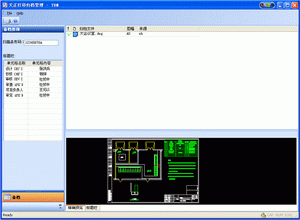

2.條形碼-歸檔管理

    TBM 通過在打印時即附加到電子文檔dwg,plt 上條形碼,并拆分出打印范圍的圖紙文檔，統一傳輸?shù)?TBM 數據庫。歸檔室即可利用手持式條形碼掃描儀即可掃描紙質文檔對 TBM 數據庫歸檔。

width="300"
width="300"


3.客戶端收集

    1. 客戶端與AutoCAD 無縫集成，實時監控AutoCAD 的打印事件,收集打印的plt 文件；

    2. 與天正專業軟件的批量打印集成，批量收集打印的plt 文件；

    3. 打印時附加系統唯一條形碼；

    4. 在打印結束，提取打印圖紙，全息查詢文本，標題欄…；

    5. 收集的打印信息由本地打印收集服務統一發送到 TBM 數據庫服務器和TBM ftp 服務器。

width="300"
width="300"



4.與TPM集成，全信息查詢

   TPM 執行查詢命令，啟動 TBM 查詢服務程序，用戶可以根據 1.條形碼(如果已知)； 2.選注冊的標題欄，輸入標題欄信息；3. 輸入模糊內容并結合時間， 點擊查詢可以查詢到多個文檔記錄。

width="300"

5.與天正專業軟件集成

    天正專業軟件內嵌 批量打印功能，系統安裝 TBM 后，批量打印功能和AutoCAD打印一樣 打印的信息被 TBM 捕捉.



天正TBM部署方案

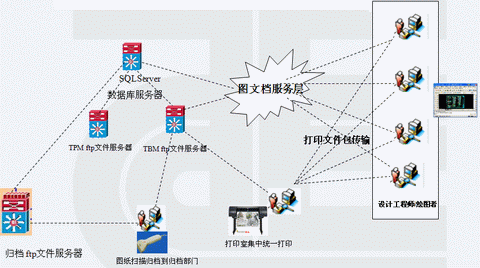

1.TBM部署

   TBM 局域網內部署圖， C/S 服務端、客戶端架構
width="300"

2.TPM多點部署

   TPM 局域網內部署圖. C/S服務端、客戶端架構
width="300"

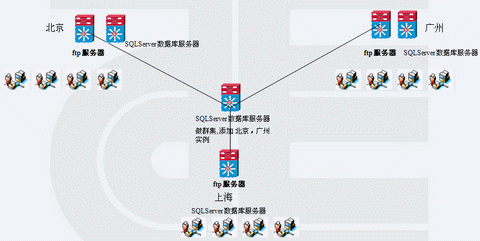

2.群集部署
width="300"
