利用AutoCAD圖形平臺開發的最新一代T30天正建筑軟件V1.0，繼續以先進的建筑對象概念服務于建筑施工圖設計，成為建筑CAD的首選軟件。

T30天正建筑軟件是天正公司針對行業內需要所設計，承載并拓展設計過程中有效信息的需求，歷經30余年潛心研究并參考大量的用戶意見研發而成的產品。T30天正建筑軟件，通過界面集成、數據集成、標準集成及天正系列軟件內部聯通和天正系列軟件與Revit等外部軟件聯通，打造真正有效的BIM應用模式，具有植入數據信息，承載信息，擴展信息等特點。

我們將設計師在繪圖過程中常用的命令分類提取出來，同類功能以選項板的形式呈現在繪圖區上方。用戶可在選項板上直接點擊按鈕激活相關命令，無需反復點選多級菜單尋找命令，能更方便快捷的完成工程圖紙的繪制工作。

天正建筑功能概述

軟件功能設計的目標定位

應用專業對象技術，在三維模型與平面圖同步完成的技術基礎上，進一步滿足建筑施工圖需要反復修改的要求。

利用天正專業對象建模的優勢，為規劃設計的日照分析提供日照分析模型(如下圖)和遮擋模型；為強制實施的建筑節能設計提供節能建筑分析模型。

實現高效化、智能化、可視化始終是天正建筑CAD軟件的開發目標。

完善的用戶接口

●智能化菜單系統

采用256色圖標的屏幕菜單，圖文并茂、層次清晰、折疊結構，支持鼠標滾輪操作，使子菜單之間切換更加快捷。

屏幕菜單的右鍵功能豐富，可執行實時助手、目錄跳轉、啟動命令、自定義等操作。

在繪圖過程中，右鍵快捷菜單能感知選擇對象類型，彈出相關編輯菜單，可以隨意定制個性化菜單適應用戶習慣，漢語拼音快捷命令和一鍵快捷使繪圖更高效。

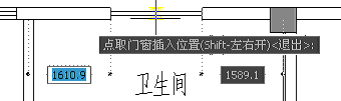

●支持多平臺的對象動態輸入

AutoCAD提供了對象動態輸入編輯的交互方式，天正將其全面應用到天正對象，這種在圖形上直接輸入對象尺寸的編輯方式，有利于提高繪圖效率。圖為動態修改門窗垛尺寸。

●強大的狀態欄功能

狀態欄的比例控件可設置當前比例和修改對象比例，提供了編組、墻基線顯示、加粗、填充和動態標注 (對標高和坐標有效) 控制。

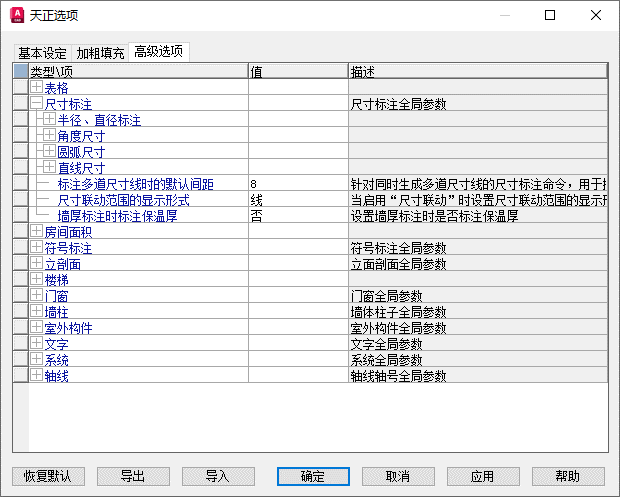

●支持用戶定制

通過【自定義】和【天正選項】可以進行軟件界面形式及操作命令方面、建筑設計參數方面的定制設置。此設置可以導出成XML文件，供貴單位其他用戶導入，實現參數配置的共享，也可通過“恢復默認”恢復程序最初設置值。

自定義對象構造專業構件

天正開發了一系列自定義對象表示建筑專業構件，具有使用方便、通用性強的特點。各個對象可以通過夾點操作、對象編輯或對象特性表實現反復修改、批量編輯。在平面圖中的修改在三維視圖中也可以直觀地體現出來，真正實現了二、三維一體化。

• ●提供各種材料墻體及玻璃幕墻的繪制修改，支持平面和立面異形墻體的繪制；

• ●支持標準柱和異形柱的定制及批量插入、反復調用；

• ●豐富的門窗類型及插入方式，可自行擴充門窗庫，添加門口線、門窗套等；

• ●提供圓弧、雙跑、雙分平行、雙分轉角、交叉、剪刀、雙分三跑、三角、矩形轉角等多種樓梯的編輯繪制功能；支持自動扶梯的參數化設計；

• ●提供快速布置衛生間的功能，包括布置各種類型潔具、隔斷、隔板；

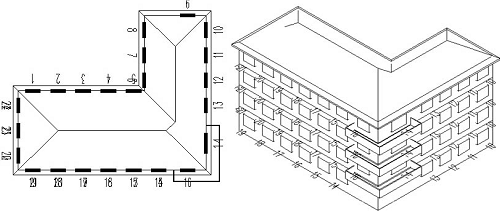

• ●提供任意、雙坡、單坡、攢尖、歇山等多種屋頂?shù)睦L制編輯功能，可自動識別屋面坡度快速插入多種型式的老虎窗；

• ●提供散水、陽臺、臺階、坡道等室外構件的繪制；

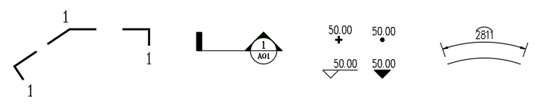

先進的專業化標注系統

天正專門針對建筑行業圖紙的標注開發了專業化的標注系統，軸號、尺寸標注、符號標注、文字都使用對建筑繪圖最方便的自定義對象進行操作，取代了傳統的尺寸、文字對象。

天正按照制圖規范中所需要的符號自定義了大量的專業符號標注對象，各自帶有符合出圖要求的專業夾點與比例信息，編輯時夾點拖動的行為符合設計習慣。符號對象的引入妥善地解決了 CAD符號標注規范化的問題。

方便的文字表格功能

天正的自定義文字對象可方便地書寫和修改中西文混排文字，分別調整中西文字體各自的寬高比例，修正AutoCAD所使用的兩類字體(*.shx與*.ttf)中英文實際字高不等的問題，使中西文字混合標注符合國家制圖標準的要求。天正文字可方便地輸入和變換文字的上下標，輸入特殊字符，給文字添加圓圈、下劃線等，還可以設定對背景進行屏蔽，獲得清晰的圖面效果。

天正建筑的在位編輯文字功能為整個圖形中的文字編輯服務，雙擊文字進入編輯框，提供了前所未有的方便性。

天正表格使用了先進的表格對象，其交互界面類似Excel的電子表格編輯界面。表格對象具有層次結構，用戶可以完整地把握如何控制表格的外觀表現，制作出有個性化的表格。更值得一提的是，天正表格還實現了與Excel、Word和WPS的數據雙向交換，使工程制表同辦公制表一樣方便高效。

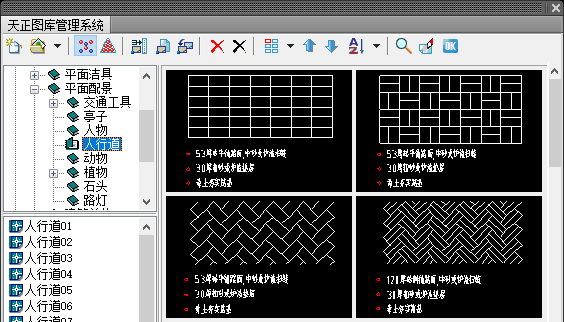

強大的圖庫管理系統和圖塊功能

天正的圖庫系統采用圖庫組TKW文件格式，同時管理多個圖庫，通過分類明晰的樹狀目錄使整個圖庫結構一目了然。類別區、名稱區和圖塊預覽區之間可隨意調整最佳可視大小及相對位置，圖塊支持拖拽排序、批量改名、新入庫自動以“圖塊長*圖塊寬”的格式命名等功能，最大程度地方便用戶。

圖庫管理界面采用了平面化圖標工具欄和菜單欄，符合流行軟件的外觀風格與使用習慣。由于各個圖庫是獨立的，系統圖庫和用戶圖庫分別由系統和用戶維護，便于版本升級。

天正圖塊提供五個夾點，直接拖動夾點即可進行圖塊的對角縮放、旋轉、移動等變化。圖塊通過 “圖塊屏蔽”特性可以遮擋背景對象而無需對背景對象進行裁剪，通過對象編輯可隨時改變圖塊的精確尺寸與轉角。

天正也支持CAD的動態圖塊，并提供部分家具的動態圖庫。

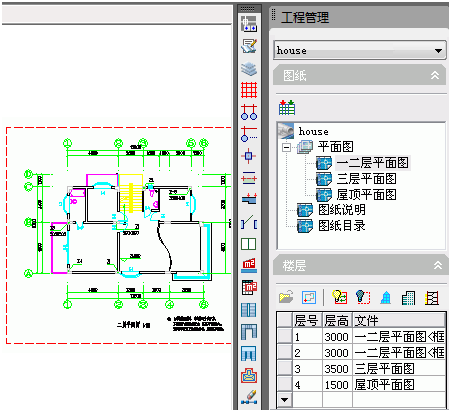

工程管理器兼有圖紙集與樓層表功能

天正建筑引入了工程管理概念，工程管理器將圖紙集和樓層表合二為一，將與整個工程相關的建筑立剖面、三維組合、門窗表、圖紙目錄等功能完全整合在一起，同時進行工程圖檔的管理，無論是在工程管理器的圖紙集中還是在樓層表雙擊文件圖標都可以直接打開圖形文件。

系統允許用戶使用一個DWG文件保存多個樓層平面，也可以每個樓層平面分別保存一個DWG文件，甚至可以兩者混合使用。

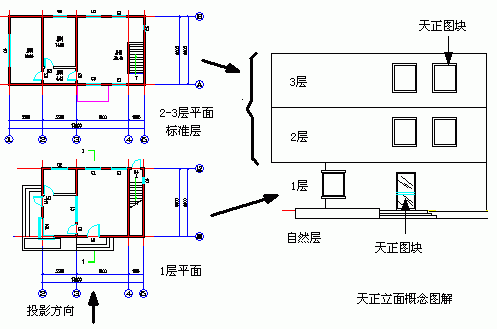

簡單便捷的立剖面繪圖功能

天正建筑隨時可以從各層平面圖獲得三維信息，按樓層表組合，消隱生成立面圖與剖面圖，生成步驟得到簡化，成圖質量明顯提高。

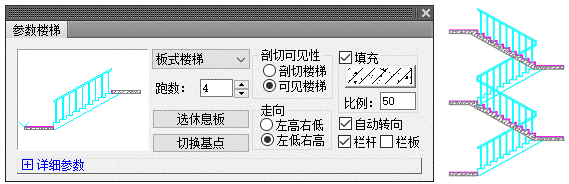

除自動生成立剖面以外，程序還提供有獨立的立剖面繪制編輯工具，如繪制剖面參數樓梯。

建筑防火模塊

建筑防火模塊提供了部分建筑防火設計相關的功能，可按設置在圖上快速生成防火分區標注，支持開洞、局部滅火等細節設置；可計算從房間內最遠點到疏散門以及從疏散門到安全出口的距離。

場地布置模塊

提供轉地形圖、建筑輪廓等底圖處理工具。

提供道路的繪制、倒角，以及道路標高、坡度、倒角半徑和路寬的標注。

提供地下坡道的繪制，車位的繪制、編號與統計功能。

提供總圖綠化景觀相關功能。

提供總圖標高、坐標網格、風玫瑰、總平圖例等總圖注釋相關功能。

提供工程數據查詢與面積計算

天正建筑的所有構件均包含工程信息，可直接提取作為其他分析的基礎數據，如可獲得工程項目中所有門窗的信息，統計門窗數量，自動生成用戶自定義形式的門窗表。

天正建筑提供了各種面積計算命令，可計算房間使用面積、建筑面積、陽臺面積等等。

隨手可得的大量輔助繪圖工具

• ●通過圖形切割功能，可從平面圖中直接復制出所需部分用于創建詳圖，可自動復制軸號；

• ●圖層工具中提供外參圖層管理、打開圖層、解凍圖層、解鎖圖層、合并圖層、圖元改層等功能；關閉圖層和凍結圖層支持操作外部參照及塊參照中的圖層；

• ●查找替換命令，可為指定類型的文字增加前后綴或進行增量替換，支持設置是否全字匹配、是否區分大小寫、是否使用通配符、是否搜索外部參照內部文字等；

• ●提供圖塊改層、圖塊改名、改塊內字、改塊基點、圖塊替換等圖塊相關的編輯修改功能；

• ●……

T30天正建筑軟件 V1.0的新特性

T30天正建筑軟件V1.0支持64位Win10系統的AutoCAD2013~2025平臺，以及64位Win11系統的AutoCAD2021~2025平臺。

軟件新功能及改進：

1.支持64位AutoCAD2025平臺。

2.門窗：

1）優化弧窗以及弧墻上洞口、凸窗的顯示；

2）調整轉角窗編號的位置確定原則以及窗臺高定義，使其更符合工程圖紙應用；

3）優化帶形窗及其所在墻體的顯示，調整帶形窗的窗臺高定義；

4）優化洞口對象，可以設置引注形式的編號，可以設置并擴充洞的類型以及二維顯示形式，增加標高基準的設置；

1. 5）新增【洞口標注】命令，以引出線的形式快速標注選中洞口的尺寸、標高或其它說明內容；



2. 6）新增【洞口尺寸】命令，用于批量快速對洞口進行尺寸標注；



3. 7）新增【留洞表】命令，把選中洞口參數以表格形式輸出，并統計其數量；



4. 8）改進【門窗】命令，編號編輯框增加模糊查找功能，“插入上層門窗”支持批量選擇下層門窗生成，“已有洞口插入多個門窗”增加對窗、門連窗和子母門的支持，支持在同一個洞口同時插入不同類型的門窗，且同洞口的多個門窗具有一定聯動性，“拾取門窗參數”和“刪除門窗”增加對組合門窗的支持；

   9）組合門窗提供對象編輯功能，可以對組合門窗的各組成部分逐個進行編輯修改；



5. 10）改進【異形洞】命令，優化異形洞的生成方式；



6. 11）改進【編號設置】命令，可以擴充洞口的類型及設置洞編號的形式，當采用“按順序”的方式時，修改洞、轉角窗和帶形窗的自動編號規則；



7. 12）改進【門窗庫】命令，按優化后的洞口對象調整洞口類別下的參數；

13）改進【門窗表】和【門窗總表】命令，表列寬度改為能隨文字的長度自動調整，優化門窗的排序規則，增加當表格太長時是否需要拆分為多個的設置，支持識別塊參照和外部參照的裁剪邊界，帶形窗和轉角窗的窗寬支持設置是分段顯示還是顯示總寬；

8.

   3.房間：

9. 1）改進【字轉房間】命令，支持識別塊參照和外部參照的裁剪邊界；



2）改進【查詢面積】命令，“房間面積查詢”提速，當采用“封閉曲線面積查詢”增加對塊參照和外部參照內封閉曲線的識別，當采用“填充面積查詢”時增加對塊參照和外部參照內填充的識別；

3）改進【布置潔具】命令，支持沿玻璃幕墻和多段線布置各種潔具，布置地漏時增加坡度箭頭的繪制，當采用“沿墻內側邊線布置”和“沿已有潔具布置”的方式布置便器、淋浴噴頭和洗臉盆時，通過點取終點位置可實現批量布置，臺式洗臉盆優化設置臺面尺寸的操作，當采用“沿墻內側邊線布置”的方式布置淋浴間、洗滌盆、拖布池和浴缸時，增加“齊墻角”設置，浴缸增加“收藏”功能，可以擴充浴缸常用尺寸；



4）將原【布置隔斷】和【布置隔板】命令合并為【隔斷隔板】命令，支持沿弧墻徑向布置，支持沿指定圖層線布置；



5）新增【公共衛浴】命令，可快速布置各種便器、淋浴及對應的隔斷隔板，并給出相應的尺寸標注；



4.批注：

1）將原【繪制云線】命令升級為【云線批注】命令，增加批注框為矩形的形式，支持一個批注對應多個云線；



2）新增【批注設置】命令，用于設置云線的基本參數；



3）新增【批注查詢】命令，可將圖中的云線數據讀取到列表中，可單擊定位查看，矩形框形式批注支持按設定條件進行過濾；



4）新增【批注輸出】命令，將圖中選中的或全部云線批注匯總輸出成表格；



5）新增【批注顯隱】命令，用于修改云線批注的顯示狀態；

6）新增【云線顯隱】命令，用于修改云線整體的顯示狀態；

7）新增【增補云線】命令，用于給批注快速增加云線；



8）新增【刪減云線】命令，用于批量刪除批注對應的云線；

9）新增【底圖暗顯\亮顯】切換按鈕，控制圖中除云線以外的其它對象按原色顯示還是統一暗顯為灰色；



5.其它：

1）改進【搜屋頂線】命令，支持識別外部參照或塊參照中的天正墻體，支持跨變形縫搜索生成屋頂線；



2）改進【面積計算】命令，生成的結果文字支持當前層/默認層的切換；

3）改進【門窗標注】命令，取消標注位置自動避讓，調整為終點點取位置即為標注位置；

4）改進【內門標注】命令，調整操作模式，改為直接點取門窗進行標注；



5）改進【自由標注】命令，對門窗洞口進行標注時，忽略其編號占位；

6）改進【平行標注】命令，圖層過濾設置中的圖層名支持“全字匹配”和“關鍵字匹配”；

7）改進【對象查詢】命令，完善部分對象的查詢參數；

8）改進【長度統計】命令，支持對已選中的對象通過shift鍵取消選擇；

9）改進【塊內提取】命令，增加設置可以同時提取所有同名塊中指定對象；



BUG修改：

1）解決在高分辨率顯示器中，部分命令對話框的各種顯示問題；

2）解決在AutoCAD2022及以上平臺，部分命令對話框中的預覽圖片默認顯示位置不正確的問題；

3）解決在某些圖中移動或復制墻時，操作后的墻體相交處顯示異常的問題；

4）解決某些位置的弧形玻璃幕墻在節點捕捉時程序崩潰的問題；

5）解決連接檢查命令因精度原因在某些沒有連接問題的位置錯誤給出標示的問題；

6）解決標準柱，在用戶坐標系下，對話框內轉角顯示錯誤的問題；

7）解決通過標準柱命令調用構件庫中預設的異形柱時，對話框中顯示的材料不是柱子真實材料的問題；

8）解決對某些異形柱無法通過平行生線命令正常生成偏移線的問題；

9）解決刪除墻體時，鄰近門的開啟方向錯誤發生變化的問題；

10）解決在對塊參照進行在位編輯操作時時，塊內門窗錯誤暗顯的問題；

11）解決對象編輯門窗單側改寬時，門窗編號的位置不隨寬度調整的問題；

12）解決門窗執行移動或復制后，在某些情況下門窗編號的位置錯誤發生變化的問題；

13）解決在已插有門窗的墻上再插入非穿透的洞口，或在弧墻上插入非穿透洞口，非穿透洞口的平面顯示異常的問題；

14）解決非穿透墻體的洞口在某些墻角位置顯示異常的問題；

15）解決非穿透墻體的洞口在“沿墻順序插入”時，不論鼠標點在墻體哪一側，洞口始終只能生成在墻體某固定側的問題；

16）解決非穿透墻體的洞口通過門窗歸整命令修改洞口位置后，錯誤的變成了穿透墻體洞口的問題；

17）解決在已有洞口插入多個門窗時，如果后插入的是卷簾門，則卷簾門顯示錯誤的問題；

18）解決按垛寬定距方式插門窗時，在不同材質的墻體相交處，垛寬定距位置有誤的問題；

19）解決按軸線或墻線居中的方式插入門窗，當前模式為“多墻插入”時，無法通過點擊命令行按鈕正常切換為“單墻插入”模式的問題；

20）解決門窗-洞口頁面，“洞深”一項的下拉列表數值排序的問題；

21）解決用rotate命令執行旋轉復制時選擇帶門窗的墻，新復制生成的墻上的門窗位置不對的問題；

22）解決門窗替換為門連窗，當不勾選“窗高”一項時，替換完成后門連窗的窗臺高顯示不對的問題；

23）解決門窗替換時，只要修改替換勾選項，對話框中修改過的參數就會自動恢復默認值的問題；

24）解決門窗替換時無法正常替換組合門窗的問題；

25）解決門窗庫中，通過點擊預覽圖片修改庫中門窗的三維樣式時，列表中的三維樣式名不能即時修改的問題；

26）解決通過點擊右上角的叉無法正常關閉轉角窗對象編輯對話框的問題；

27）解決帶形窗在執行某些操作后，顯示錯誤的問題；

28）解決某些墻角位置如果有跨墻段的帶形窗，墻體填充和加粗顯示錯誤的問題；

29）解決不跨墻段的帶形窗，如果該墻基線在墻邊線外，則帶形窗無法正常顯示的問題；

30）解決不跨墻段的帶形窗通過自動編號添加的窗編號始終是“JC”，不受編號設置對話框中設置控制的問題；

解決特定圖中，同樣長度的帶形窗，在塊內計算出的窗寬和在塊外計算出的窗寬不一致的問題；

32）解決跨弧墻的帶形窗，通過門窗自動編號及門窗表標注出來的窗寬與弧長標注命令計算出的窗寬值不一致的問題；

33）解決門窗表命令無法通過鼠標點擊命令行執行設置（S），在操作過程中選中的非門窗的圖塊錯誤亮顯等問題；

34）解決在某些情況下執行完編號隱現命令后，在圖中生成垃圾圖塊的問題；

35）解決房間內有獨立柱或獨立圍合區域時，通過對象特性表設置房間粉刷層厚，獨立柱或圍合區域邊的房間輪廓不能正常偏移的問題；

36）解決查詢面積命令，采用“高級房間面積查詢”時，在某些墻基線未相交的情況下無法正常生成房間對象，在識別直線\多段線做房間邊界時，非指定圖層的線會錯誤影響房間生成結果，圖層過濾設置有誤等問題；

37）解決搜索房間命令，在某些情況下無法生成房間對象的問題；

38）解決在參照關閉時，字轉房間在操作過程中只要選到塊參照或外部參照，就會自動退出命令的問題；

39）解決字轉房間命令，圖層過濾設置的各種問題；

40）解決對面積系數不為1的房間對象執行面積計算和面積統計時，程序仍會錯誤的按面積系數為1來計算的問題；

41）解決在弧墻上布置盥洗槽時，籠頭位置計算有誤的問題；

42）解決在用戶坐標系下加踢腳線，采用“點取圖中曲線”的方式生成的踢腳線截面尺寸不正確的問題；

解決屋面排水對話框中文字樣式在不同圖紙間切換后，有可能置空，坡高一項的精度顯示等問題；

44）解決在電梯對話框中輸入非數值時，彈出的錯誤提示框無法正常關閉的問題；

45）解決在陽臺對話框中輸入非數值時，彈出的錯誤提示框無法正常關閉的問題；

46）解決雙屏顯示器，在副屏上打開程序，運行天正多行文字命令后關閉程序，拔掉副屏，此時再次啟動程序運行天正多行文字命令，其對話框沒有自動恢復到主屏顯示的問題；

47）解決文字替換時如果有嵌套塊，對同名圖塊的個數計算錯誤的問題；

48）解決在某些情況下文字合并結果不正確、合并后的文字字高錯誤變化以及選擇替換原文字時位置錯誤變化等問題；

49）解決屬字轉換，在選擇“分解塊屬性轉字”時，對某些屬性塊操作不成功的問題；

50）解決在某些情況下執行轉化表格命令崩潰的問題；

51）解決單元格中包含圖塊的天正表格在以外部參照方式插入到其它圖中時，單元格中的圖塊顯示為字符串的問題；

52）解決對單元合并的單元格中的數值執行單元遞增，結果不正確的問題；

53）解決天正尺寸對象，在用CAD的修剪命令剪切邊界線時會錯誤生成0長度尺寸標注的問題；

54）解決尺寸從不同方向繪制時，尺寸自調結果不一致的問題；

55）解決內門標注在某些情況下標注結果不正確的問題；

56）解決平行標注在某些情況下標注結果不正確的問題；

57）解決路寬標注，圖層過濾設置錯誤采用關鍵字匹配的問題；

58）解決在個別圖中雙擊編輯尺寸執行增補尺寸操作時，增補點位置不正確的問題；

59）解決定位標注設置圖層過濾時，圖層名錯誤區分了大小寫的問題；

60）解決查找替換時，點擊修改設置界面“搜索組”一項的勾選狀態，程序崩潰的問題；

61）解決往左標注的標高標注，引線長和小數點位置計算不對的問題；

62）解決在某些圖中標高文字無法正常在位編輯的問題；

63）解決標高對齊命令，當命令行提示“點取標高對齊點<不變>”時，直接右鍵回車或ESC鍵退出命令，圖上選中的標高無法正常取消高亮顯示的問題；

64）解決塊內提取時，某些圖塊選擇在原位置生成，但是最后提取出來的對象并未生成在原位置，無法正常提取塊內不穿透墻體的洞口，批量提取相同圖層屬性字時會錯誤提取屬性標記，提取外參中動態塊的相關對象造成圖紙?zhí)崾惧e誤，對內部包含線型設置的天正對象提取線型錯誤等問題；

65）解決塊內增減命令，操作嵌套塊時錯誤修改圖塊名，執行“圖塊減少對象”，當選擇塊內天正墻體對象時，程序直接刪除，當勾選“修改同名圖塊”時，對除選中圖塊以外的其它同名圖塊中的對象錯誤刪除等問題；

66）解決圖塊改名時，如果圖塊名中含有“#”，則在“部分”修改時無法正常選中其它同名圖塊的問題；

70）解決圖塊改層時，程序統計的圖塊數目不包含嵌套塊中圖塊的問題；

71）解決塊參照中的Autocad尺寸標注，在執行炸嵌套塊操作后，標注位置錯誤移動到原點附近的問題；

72）解決某些圖塊在執行圖形切割操作時無法正常被切割的問題；

73）解決當打開個別特定圖紙后，運行圖案管理命令，圖案預覽顯示異常的問題；

74）解決天正填充時設置邊界按圖層過濾，過濾設置不支持小寫的圖層名，且在操作過程中僅顯示過濾圖層對象等問題；

75）解決自由復制在正交開啟狀態下切換了命令行操作后，基點錯誤發生偏移的問題；

76）解決對象選擇，當勾選“圖塊名稱、門窗編號、文字內容或柱子尺寸樣式”一項時，選擇門窗，程序不能正常按門窗編號過濾的問題；

77）解決圖元改色時，無論是否勾選“修改所有同名圖塊”一項，均會對所有同名塊執行修改的問題；

78）解決圖變單色對話框拖拽修改大小時部分按鈕被錯誤遮擋的問題；

79）解決在某些圖中執行圖變單色操作，程序卡死的問題；

80）解決設置為solid填充的防火分區對象，其標注文字無法正常屏蔽背景填充的問題；

81）解決房間路徑和走道路徑，在繪制路徑線過程中正交失效，回退效果不正確，文字預覽位置錯誤，箭頭默認位置錯誤等問題；

82）解決在毫米單位圖中如果存在由弧段組成的閉合多段線時，執行道路半徑命令，選擇批量標注，鼠標的拾取框異常變大的問題；

83）解決樹木統計設置圖層過濾時，圖層名錯誤區分了大小寫的問題；

84）解決道路半徑設置圖層過濾時，圖層名錯誤區分了大小寫的問題；

85）解決工程管理，在選擇框選樓層范圍時，十字光標不能正常移動的問題；

86）解決在圖層管理器中執行刪除前綴操作時引起的圖元圖層丟失的問題；

87）解決天正對象陣列后再鏡像，導出成T20 V8.0及以下版本格式時，鏡像對象丟失的問題；

88）解決某些圖中外部參照圖塊影響天正命令運行和右鍵菜單顯示的問題；

89）解決運行天正選項命令時屏幕菜單閃動的問題；

90）……
