面向施工圖設計的建筑設計軟件

      基于工具集概念的全新升級版——天正建筑TArch TS4.4，國內率先利用AutoCAD2013圖形平臺開發的最新一代建筑軟件。 TArch TS4.4是一款基于AutoCAD繪圖軟件平臺二次開發，用于建筑施工圖設計的工具集軟件，這款軟件的特點可以用“易、泛、厚、韌、容”五個字來概括，充分體現了服務和工具集的理念。

“易”，初學軟件容易上手，此后可循序漸進，逐步深入。對AutoCAD有一定基礎的用戶，不用經過什么訓練，直接就可以用來畫圖。先用【直線軸網】、【軸網標注】命令畫出并標注軸網；再用【柱子插入】、【畫雙線墻】命令在軸網交點插入柱子，沿軸線畫墻線；用【中心插窗】、【順序插門】等命令插入門窗，用【門窗名稱】標注門窗；用【兩跑樓梯】插入樓梯，用【直線陽臺】插入陽臺；用【門窗尺寸】、【沿直線注】標上尺寸；最后用【文字圖名】注上圖名，一張簡單的建筑圖就畫完了。

“泛”，軟件功能寬泛，不拘一格。一方面軟件的功能涉及建筑施工圖設計的各個方面，比如潔具布置、繪制總圖等等，一些功能可能是意想不到的，例如，【畫成片樹】的功能可以在平面綠化設計時生成一些看似隨意畫出的成片樹木；另一方面軟件雖是為畫施工圖設計的，但許多功能又不局限于畫施工圖，除了尺寸標注、文字表格、圖庫管理這樣的通用性的功能，和一批像【圖層開關】、【圖元過濾】、【矩形剪裁】、【連接線段】這樣的常用工具之外，還有一些命令雖然貌似限于專一用途，但經發揮卻可用于其他，例如【潔具布置】可以用于在居室布置家具、在車庫布置車位，【直段樓梯】可以用于畫坡道，【畫雙線墻】可以用于畫道路或管道，等等，只要有想象力，新用法就可以創造出來。正因?yàn)槿绱?，一些結構和裝修設計師也選擇本軟件來繪制結構和裝修圖紙。

“厚”，內涵深厚、細致周全。軟件中許多命令看似簡單，功能有限，但深入下去，許多深層的用法會被發掘出來，有“柳暗花明”之感。例如【畫雙線墻】看似只是簡單地畫雙線，但在墻段定位、厚度變化、相交墻線處理等方面有很多可調整、變化之處；【注標高】通常被認為就是標注一個符號，但在標注方式和內容方面可以有很多變化；【造門窗表】除了統計一般圖中的門窗塊造表之外，還有利用搜索到的門窗信息生成門窗詳圖、逐個查看統計的門窗、將統計信息輸出到Excel表和自定義表頭、分類、取文字造表等多種相關功能。
“韌”，運行堅韌性好，可靠性好。軟件多年來經各種用戶在設計實踐中的反復考驗，收到反饋修改的意見不計其數，不僅使軟件的功能逐漸擴展增強，也使軟件經受各種用法的考驗，千錘百煉成鋼。

“容”，軟件的包容性強。不僅與AutoCAD的兼容性好，與其他軟件和平相處。由于軟件繪制的圖形都是由AutoCAD的基本圖元組成，不包含任何自定義的圖元，因此與AutoCAD及其他二次開發軟件繪制的圖紙相互兼容性好；軟件運行時加載其他工具軟件，一般也能互不影響。

天正建筑TS功能概述

全面增強的AUTOCAD功能

1.剪裁板

由于通過AutoCAD本身的剪裁板復制的圖會丟失“組”信息，使本軟件依賴“組”信息編輯的功能不能起作用；如：標高標注，兩跑樓梯等。本軟件將剪裁板功能增強后，在不改變?cè)胁僮髁?xí)慣的情況下，可以使“組”信息隨圖復制；涉及的命令有：復制(copyclip)、剪切(cutclip)、帶基點復制(copybase)、粘貼(pasteclip)、粘貼到原坐標(pasteorig)。



2.格式刷（matchprop）

在AutoCAD格式刷的基礎上增加了本軟件的專用功能；按熱鍵[Q]可以彈出“格式刷特殊圖元處理選項”對話框（如圖），在通過格式刷傳遞圖元特征時，這些選項可以改變：門窗的樣式、寬度、名稱；柱子的大?。?span lang="EN-US">LINE轉PLINE，PLINE轉LINE；文字內容、名稱、樣式。



完善的用戶接口

1.方便的智能化菜單系統

執行天正建筑TS軟件命令與執行AutoCAD命令一樣，可以從菜單中選擇要運行的命令，并在執行過程中根據命令提示行的提示輸入數據。單擊屏幕根菜單中的一項，可以將該項菜單展開；在展開的子菜單位置單擊鼠標右鍵可以收攏返回根菜單。在根菜單某項上擊右鍵，可以彈出該項子菜單。




             天正建筑TS軟件運行時的界面
強大的用戶設置功能，用戶可以根據需要來調整屏幕菜單，把不用的命令關閉；設置屏幕菜單的顏色、參數等。




屏幕菜單設置對話框




屏幕菜單選項設置對話框

2.人性化快捷輸入的設置方便快捷，用戶可以導入導出快捷輸入。



    3．方便的多圖檔切換

多圖檔切換功能是指在AutoCAD2000以上版本打開多張圖時可以用圖名按鈕來在各圖之間切換。雙擊圖檔標簽，可以關閉圖紙。


    在圖名按鈕上擊鼠標右鍵，會彈出如圖所示的對話框；如果要使用“版本轉存”里面的功能，需要另外下載一個插件“viewTab.idx”，將其拷貝到本軟件安裝的SYS目錄下。


全面支持AutoCAD最新平臺

天正建筑TS4.4支持32位操作系統的R14-AutoCAD2013平臺；

天正建筑TS4.支持64位操作系統（AutoCAD 2010-2013）平臺

建筑TS工具集的特色功能

天正建筑TS4.4所有的對象都是由直線、曲線、點等ACAD的基本圖元構成的，不存在與ACAD的兼容的問題。

1.專業的建筑平面施工圖繪制功能

建筑平面施工圖繪制：包括軸網、墻柱、門窗、樓梯、潔具、陽臺。

1）強大的軸網繪制功能，可以繪制正交和斜交的軸網，還可以在圖中選取軸網，方便快捷地建立軸網。

2）強大的墻體編輯功能：【整體移墻】、【移雙線墻】、【墻線移動】、【改變墻厚】、【雙線裁剪】、【墻線修補】。

【墻線修補】：修補殘缺的雙線墻。


                  拾線修補示例



                  窗口修補示例


                  延伸修補示例

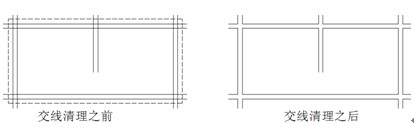

               交線清理示例


                  兩墻交角修補示例

3）柱子插入時，墻線自動打斷。

【插異型柱】：插入'+'形、'T'形、'L'形等形狀的異型柱，按下圖設置參數。



【定義柱墻】：將選取圖元定義成柱子或生成輪廓融合的墻線定義柱子。（2）定義剪力墻。（3）定義Pline剪力墻。

4）門窗的編輯功能。

【造門窗表】：「’WINNAME’(窗名)層文字為門窗名稱」用于選擇是否要將寫在“WINNAME”層上的文字作為門窗名稱加入統計表；「門窗詳圖外框」按鈕用于在當前圖中生成門窗詳圖，圖中門窗按表中的寬高繪制外框，并標出門窗尺寸。
【換平面窗】：對于AutoCAD2006及其以上版本，上述對話框中有一類“人防門圖塊”，這種圖塊是這些高版本AutoCAD平臺才能支持的動態塊。

【順序高窗】：在插入過程中通過D\X等熱鍵，可以很方便地在預留洞、預留槽、消火栓以及高窗之間進行切換，預留槽開口方向和消火栓布置自動讀取拾取墻線一側。

5）強大樓梯編輯功能。

【自動扶梯】：在自動扶梯中增加了立面扶梯繪制功能，在模式對話框中設置參數。





2．齊全立面剖面的功能

提供多種輔助立、剖面繪制的工具，可以快速繪制、修改立、剖面門窗、陽臺、剖面墻體等。通過這些工具，大大節省了設計師繪制立剖面圖紙的時間，提高了工作效率。

【立面繪制】在模式對話框中設置參數，快速地生成立面。

【參數直梯】、【參數欄桿】都自動生成組，方便用戶整體編輯。

【樓層復制】：已有立、剖面圖某一層作為標準層，復制一層或幾層到任意樓層。

3．建筑總圖的繪制功能

總圖繪制包括道路繪制、繪制紅線退讓邊界、成片樹木等功能。

【畫成片樹】：本命令用于平面綠化設計，繪制的樹木如下圖：



【畫行道樹】新增命令：沿圖中已有PLINE線的方向繪制等間距行道樹。

4．全新設計文字表格功能

【單詞替換】：「替換確認」選項，選定就在每找到一個符合條件的單詞時都要求用戶確認是否替換；不選就直接將圖中所有符合條件的單詞一起替換。

「全詞替換」選項，選定時圖中的文字或?qū)傩员仨毰c原詞完全符合才替換；不選時只要文字或?qū)傩灾邪ㄔ~就替換。

「全部替換」選項，選定時就用替換詞替換選中范圍內所有單詞，不管原詞是什么。

「按數字變」選項用于選擇是否要對選中文字中的數字做增減處理。選定此項，一般要在「原詞」和「替換」編輯框輸入帶數字的文字，替換時就根據這兩個數字的差對選中文字做增減。例如：原詞為“AL1”，替換詞為“AL3”；那么遇到“AL5”就替換成“AL7”，遇到“AL6”就替換成“AL8”，依此類推。

5．尺寸及符號標注

【改尺寸值】：拾取要改值的尺寸標注，輸入新尺寸值后，尺寸標注值被修改。命令中熱鍵用法：“A 注樓梯踏步”，尺寸值寫成“踏步寬×踏步數＝總尺寸”的形式，通過用戶輸入樓梯踏步數或踏步寬(高)實現，輸入值小于50為踏步數，大于等于50為踏步寬(高)，輸入的踏步寬(高)值可以是近似值。

【做法標注】：標注工程做法;調取工程做法的詞庫;按字符數量自動折行。



做法標注文字輸入對話框



自定義工程做法庫對話框
【箭頭繪制】：繪制箭頭和引線，或進行坡度標注等。提供了九種樣式。

6．圖塊與圖案

圖塊與圖案包括：圖塊、線圖案的制作和圖塊插入、線圖案的繪制與編輯.

圖庫新增：平面門窗庫增加雙扇人防門。平面門窗庫增加人防洞口封堵。在“平面潔具與廚具”目錄，增加了一個浴缸和一個冰箱，修改了一個洗衣機。在平面窗庫增加排氣扇（高窗塊）。在平面門庫增加兩種雙扇無障礙門；刪除單扇外扶手無障礙門。平面潔具增加“防爆波地漏”；重做“圓地漏”和“方地漏”，將斜線改成圖案填充且密度減小，默認插入尺寸由100x100改成200x200。平面窗庫增加“油網濾塵器”。

【柱錐面線】: 用于繪制立面圖的柱面或錐面線，也可以繪制等分線：

【造塊原型】：執行本命令可以選取一個作為造塊原型的圖塊，并進入造塊環境。程序會自動識別取到的原型圖塊的類型，從而設置相應的環境?？梢赃x取的圖塊原型有：平面門窗圖塊、平面柱子圖塊、立面門窗圖塊、立面陽臺圖塊和剖面門窗圖塊。進入造塊環境后，可修改圖塊原型，并根據圖塊原型的類別，決定圖塊入庫的命令：[門窗入庫]、[柱子入庫]、[立面門窗入庫]、[立面陽臺入庫]和[剖面門窗入庫]。

7．出圖與轉條件圖

出圖與轉條件圖包括：圖面布置、插入圖框、轉換條件圖等功能。

【做比例塊】：將圖中一部分圖形或外部圖形文件制成圖塊或通過放縮以指定的比例置于圖中，本命令用于在模型空間多比例出圖。

8．多功能的通用工具

通用工具中包括常用編輯功能。

【多用擦除】：有選擇地擦除選中圖元。如果選中的圖元中包括門窗或墻線，這個命令還能像擦門窗的命令一樣擦除門窗后將墻線復原，或像剪裁墻線的命令一樣，將與擦除墻線相連的墻線修補好。

【多線編輯】：對多段線進行編輯的工具（加、減頂點，直、弧互換，優化）。優化：在不改變多義線形狀的情況下，這些多余的頂點都會被刪除；刪除頂點的個數在命令行有提示。

【消除重元】：消除各類重疊的圖元。

【圖元過濾】：通過選取樣板圖元的方法過濾生成選擇集。
