天正TR暖通軟件 V8.0
一、功能模塊概述
TR天正暖通軟件V8.0是一款全新的三維BIM輔助設計軟件。軟件基于Autodesk公司的Revit設計平臺，支持AutodeskRevit2018-2023平臺。軟件包括：天正暖通風系統、天正暖通水系統、計算和天正工具四大模塊。天正暖通風系統和天正暖通水系統按照專業的設計流程分為系統設置、管線布置、設備布置、連接、編輯、調整、計算、標注等模塊。支持管線和立管的繪制，并可多管繪制、沿墻繪制；支持風管異徑管件的連接；支持風口、閥門附件、散熱器、風機盤管等暖通常用設備的布置；支持多聯機室內外機布置、冷媒管繪制、多聯機與管線連接自動生成分歧管、系統計算、標注等功能；支持設備連管、散干\立連接、管線互連；支持對既有設備、管線的參數、位置關系進行編輯；支持建筑負荷計算、風系統水系統的水力計算等；支持對管線\風管、設備等進行標注；支持管線、設備等的統計，支持設置統計范圍、設定輸出內容，支持excel和圖面表格兩種形式。提供了多專業間協同開洞以及管道避讓功能等天正工具。
（一） 天正設置
支持自定義標準的導入導出；統一設置風系統、水系統的類型及顏色、線型等。可對風系統、水系統的類型進行增加、刪除處理。 支持設置當前視圖界面過濾器，設置當前界面需要顯示的構件類別。
（二） 風管布置
實現風管、立風管、軟風管的布置；提供矩形、圓形、橢圓形風管截面供選擇。
（三） 設備布置
提供風口、風閥、風機盤管、風機等設備庫，支持設備的選型、布置，支持支吊架的布置。
（四） 風系統連接
提供風管與設備、風管與風管、風管與立管的連接；支持同系統間風管的連接，支持不同系統間風管的連接；支持選定連接件連接風管。

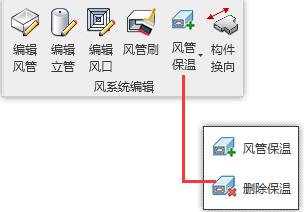

（五） 風系統編輯
提供風管、風口的編輯；支持對風管添加、刪除保溫層；支持構件換向。
（六） 風系統調整
提供管線的避讓操作；支持風管貼梁、貼板布置；支持風管對齊、對正操作；支持風系統選取及調整操作。
（七） 風系統標注
提供設備、管線的標注；支持風口間距的標注；支持自行輸入標注文字的引出式標注；支持批量刪除被框選區域的所有標注項。
（八 ） 水管布置
提供單根水管管線、水管立管的布置，同時提供多管同時繪制以及平行管道和沿墻布管等方式。
（九） 設備布置
提供水管閥件、風機盤管、冷卻塔、空調器等設備庫，支持設備的選型、布置；提供散熱器庫，支持布置散熱器；支持閥門的成組布置。

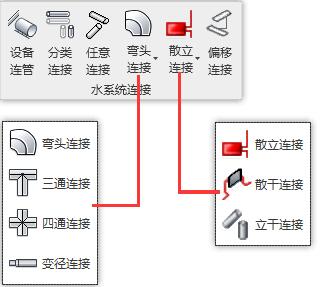

（十）水系統連接
提供水管與設備、水管與水管、水管與立管的連接；支持同系統間水管的連接，支持不同系統間水管的連接；支持選定連接件連接水管；支持坡度管間連接。提供水管與散熱器連接，立管與散熱器連接。
（十一） 水管編輯
提供水管的編輯；提供水管刷批量修改水管類型；支對水管添加、刪除保溫層。

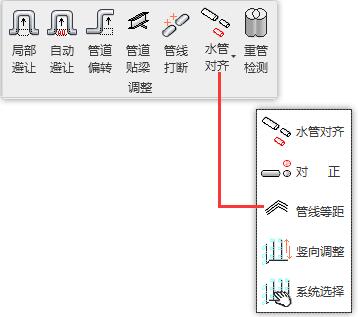

（十二） 水管調整
提供管道的避讓操作命令；支持管道進行貼梁貼板操作；提供對齊、對正系統選擇及調整操作。
（十三） 水系統標注
提供設備、管線的標注；支持管線文字的標注；支持散熱器的標注；支持市政入戶管的編號標注；支持自行輸入標注文字的引出式標注；支持批量刪除被框選區域的所有標注項，支持立管細顯。
（十四）多聯機
提供VRV設置，支持多聯機設備及管線的布置與自動連接，支持對VRV系統進行計算及將結果賦回。
（十五） 負荷計算
支持對revit建筑底圖進行前處理，搜索房間，將房間對象標注在圖面；支持一鍵提取房間建筑信息，并生成可用于負荷計算的xml文件；負荷計算可直接導入xml文件，并支持將計算結果導出，支持輸出計算書等操作；支持將計算結果賦回標注在圖面上。
（十六） 防排煙計算
根據建筑物情況，依據建筑防煙排煙系統技術標準進行防排煙計算。
（十七） 風系統計算
支持風管基本的水力計算；支持設定風管計算參數、推薦流速，根據輸入的風量推薦風管截面尺寸，并顯示流速計算結果；支持風系統計算結果圖面預覽；提供單位換算小工具。
（十八） 水系統計算
支持采暖、水管的水力計算；支持分水器的設備選型計算；提供水系統定壓補水設備的選型計算并可計算水泵揚程等；提供單位換算小工具。
（十九）通用工具
支持對支吊架的布置；支持標準層中暖通構件（風管、水管、管件等）的跨樓層復制；支持同樓層內暖通構件的復制；支持刪除閥件后管線自動連接以及提供自動保存及測量工具命令；支持對暖通構件進行材料統計。
（二十） 協同開洞
支持協同操作，識別當前項目或鏈接文件中的機電管線，完成管線穿越構筑物時開洞的操作，支持機電管線密集處進行合并開洞，支持對鏈接文件進行更新從而刷新洞口，支持洞口關聯，支持對洞口進行標注并統計。
（二十一） 鏈接管理
支持同時鏈接多文件到項目中；支持將鏈接文件的標高映射到當前項目中；支持一鍵更新鏈接文件。
（二十二） 圖紙布局
支持批量添加樓層標高并創建對應視圖；支持創建指定瀏覽器組織下的指定視圖并進行編輯；支持批量創建圖紙并將相應視圖關聯到圖紙中，支持快速在圖紙視圖插入圖框；支持將三維BIM圖紙導出到天正二維軟件中，支持批量導出。

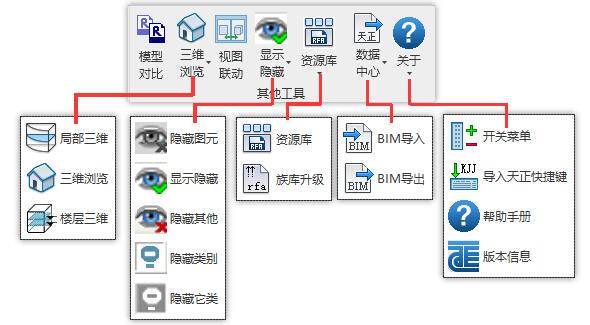

（二十三）其他工具
提供模型對比功能，并對對比結果進行標記；提供視圖聯動功能，支持將不同視圖在命令界面平鋪排列，并實現操作聯動；支持天正revit平臺與CAD平臺的導入導出，方便數據互通。版本信息包含暖通的版本信息及啟動界面設置。
二、軟件特色
（一） 天正暖通風系統設計
天正暖通風系統按照專業的設計流程分為系統設置、風管布置、設備布置、風系統連接、風系統編輯、調整、風系統標注等模塊。支持風口、閥門附件、風機盤管等暖通常用設備的布置。支持設備連管、管線互連。支持對既有設備、管線的參數、位置關系進行編輯。支持對風管、設備等進行標注。
風管布置：進行風管（圓形、橢圓形、矩形）、立風管、軟風管布置。其中，風管布置提供自動標記功能，支持鎖定角度進行風管繪制支持用戶在繪制風管的同時進行風管標注。
設備布置：軟件提供豐富的風口、風管閥件以及常見設備族庫；提供多種常用風口末端族，支持多種方式進行風口布置，其中自動布置風口功能支持批量提取負荷計算后算得房間、空間負荷值，并將計算后需要的風口數量均勻布置在房間內部；快速布置風管閥門閥件、過濾器、靜壓箱、消聲器等附著于管線的設備。
風口自動布置
風管閥件、設備布置
風系統連接：提供多種風管管線連接方式，快速生成彎頭、三通四通、變徑等異徑管件；支持圖面框選風管與風口、設備進行批量連接并生成連接件，其中，管線自動延伸，自動生成連接構件，并可設置是否帶有標記，同時連接過程中支持設置連接接頭或者異徑管件類型。
風系統連接
風管異徑管件連接
風系統編輯及調整：快速完成風管、立管、設備、構件等對象的各種修改編輯；編輯后構件間保持聯動關系，提高設計改圖效率；軟件支持對風管整個系統添加保溫和刪除保溫，支持將風管構件進行換向處理。支持對風管進行局部避讓處理，避讓時可設備避讓角度及避讓距離和避讓長度；同時支持對管道進行自動避讓處理，將管道一鍵避讓與其相交的構件；支持管線快速貼梁、貼板，支持風管對齊、系統選擇、系統豎向調整等操作。
風管避讓處理
風系統標注：軟件提供自由標注和引出標注兩種標注樣式標注風管；提供風口、設備、風口間距、引線標注等多種標注工具，滿足暖通風系統基本出圖需求。
（二） 暖通水系統設計
天正暖通水系統按照專業的設計流程分為設置、水管布置、設備布置、水系統連接、水管編輯、調整、水系統標注、多聯機等模塊。支持管線和立管的繪制，并可多管繪制、沿墻繪制。支持設備連管、散干\立連接、管線互連。支持對既有設備、管線的參數、位置關系進行編輯。支持對管線、設備等進行標注。支持多聯機系統的設備布置、連接、計算及標注等。
水管布置：支持單根水平管道及立管的布置，支持多管繪制，同時支持多根水平管線沿墻布管、平行布管等功能，支持立管沿墻、墻角、沿散熱器布置等功能。
管線繪制
水管設備布置：提供暖通常用設備的布置功能。提供豐富的閥門庫，支持自行擴充閥門庫并用于當前圖面布置。提供分集水器、散熱器等供暖常用設備的布置。
水管閥件布置
水管連接：軟件提供多種方式進行管線連接，其中包括分類連接和任意連接等智能管線連接形式；設備與管線提供設備連管功能，操作模式同T20，支持管道與設備批量連接；供暖系統提供獨有的散熱器與干管、立管連接功能。
【散立連接】：支持單管順流式和單管跨越式系統形式，批量連接散熱器與立管。

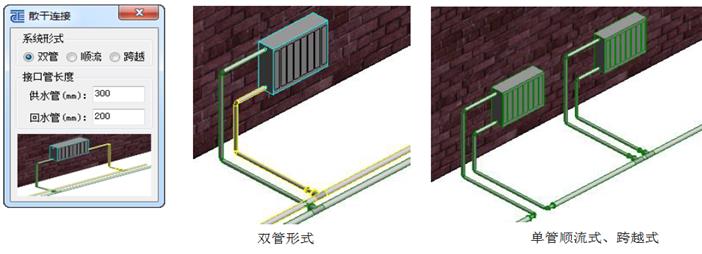

【散干連接】：可實現散熱器與干管的連接，支持雙管系統，單管順流式和單管跨越式系統形式。支持設置自動生成的支管的管線長度。
水系統管線編輯及調整：軟件提供對管道的編輯功能，支持通過管道刷批量修改管道參數，支持批量生成、刪除管道保溫操作。軟件可以通過對齊、對正、管線等距等功能快速完成管線的微調操作，通過管線避讓功能快速完成碰撞構件的避讓調整操作，通過管線貼梁功能一鍵完成管線貼梁、貼板操作，重管檢測命令可以方便快捷的檢測到項目中重合管線并進行定位亮顯，該命令用于檢查項目中某距離范圍內的管道重合情況，對重合管線定位亮顯可以有效實現對重合管線進行修改。
管道避讓
重管檢測
水系統標注：提供多種水系統標注功能，管徑標注提供多種標注樣式，支持自行設定標注樣式、文字高度等參數。提供標注散熱器功能、設備標注、標注管線文字和閥件標注等，支持立管細線功能，使得立管管線的粗細能更滿足出圖要求。
立管細顯
多聯機模塊：支持多聯機的管道布置、設備選型、管道與設備連接、系統計算等功能。
VRV設置：可對分歧管的繪制樣式及大小、自動連管伸出長度以及VRV設備標注等進行設置。
室內/外機布置：支持在產品庫中選擇室內外機進行布置。其中室內機布置提供手動輸入修改房間所需冷量數值，或點擊其后“
”按鈕，自動提取某個房間的冷負荷數值來篩選房間所需設備型號。提供室內機設備自動布置功能，自動提取所選房間負荷值，并將計算后所需的設備數量均勻布置在對應的房間內。室內機自動布置支持當前項目和鏈接項目中的房間和空間對象，支持對計算后的房間數量進行修改，并支持將修改后的數值進行導入導出。
室內機、室外機布置
冷媒管/冷媒立管繪制：進行冷媒管、冷媒立管的繪制。冷媒管繪制分為兩種模式：氣液管一體繪制、氣液管分開繪制。
連接VRV：可按系統批量實現室內、外機和冷媒管及冷凝管線的連接。支持同時框選室內機、室外機與管線進行連接。支持冷媒一體管變氣、液管進行連接。
系統計算：對圖面上的多聯機系統進行提取、計算及將結果賦回原圖。計算結果顯示在計算界面上，包括校核計算、冷媒管、冷凝管、分歧管以及充注量五個顯示框，顯示計算完畢后，支持將冷媒管管徑信息賦回原圖。
VRV連接及計算
（三） 計算
計算：支持進行圍護結構負荷計算，支持依據《建筑防煙排煙系統技術標準》GB51251-2017編制的防排煙計算。支持風管水力計算、水管水力計算、采暖水力計算，支持一鍵提取系統/分支，支持修改設計條件，控制條件，支持將計算結果賦回圖面，自動更新管徑，支持輸出excel計算書。
負荷計算：與T20完全一致的操作界面，支持將提取的建筑底圖一鍵導入，整棟建筑導入之后直接計算完成，支持后續添加常用負荷源，支持冷熱負荷同時計算，支持導出xml，支持導出計算結果用于賦回房間，支持計算完成之后導出計算書。
負荷計算
風系統計算：風管水力計算支持一鍵提取風系統，支持風口風量數值在風口布置界面手動編輯及修改，支持計算界面就操作方式與T20操作方式保持一致，支持修改計算條件及計算控制條件，支持將計算界面賦回圖面，自動更新風管截面尺寸，支持輸出excel計算書。
風系統水力計算

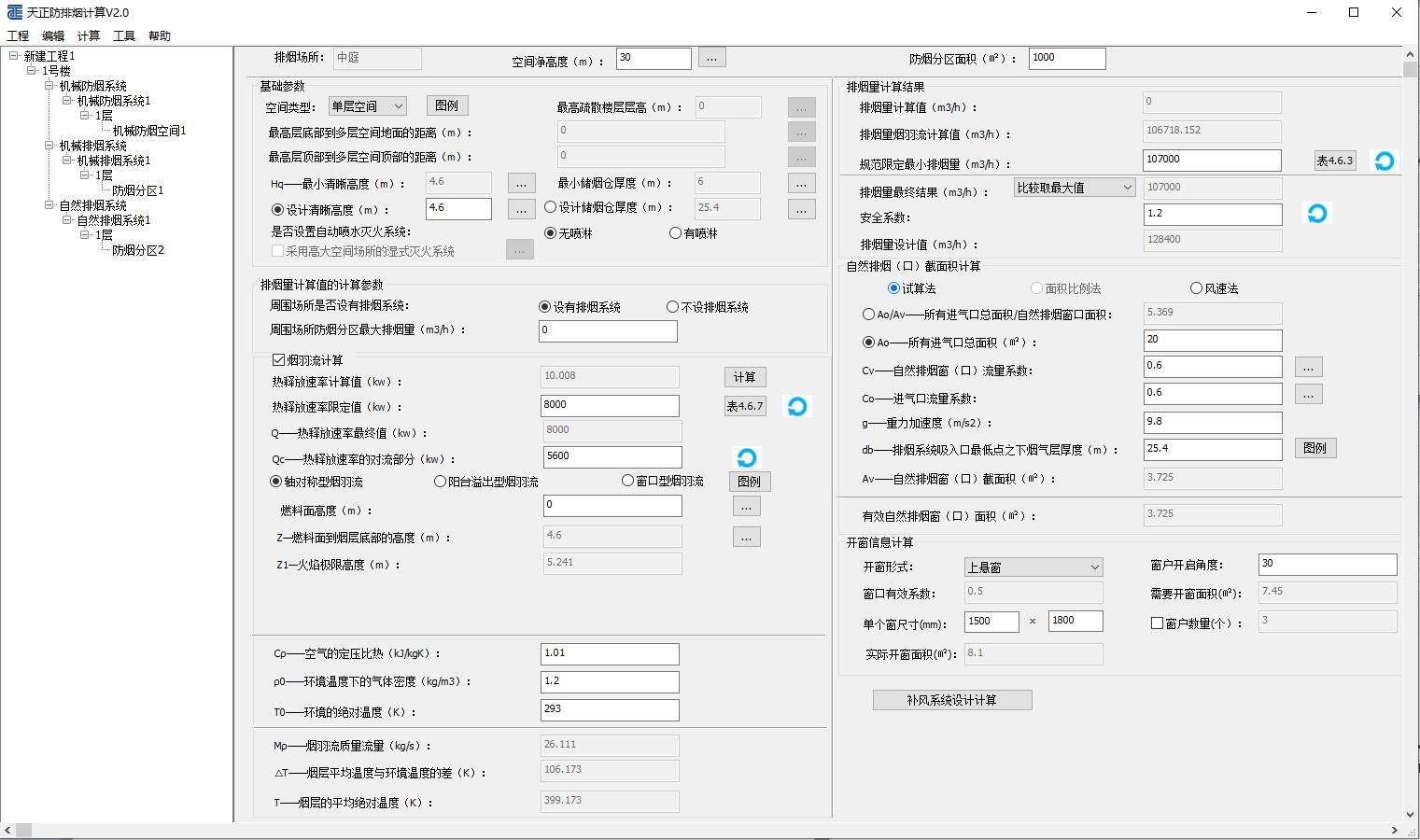

防排煙計算：防排煙計算支持《建筑防煙排煙系統技術標準》GB51251-2017，支持對機械防煙系統計算并進行查表校核，支持對機械排煙系統不同防煙分區排煙量綜合計算，并可以進行查表校核；支持單個排煙口最大允許排煙量的校核計算；支持自然排煙系統排煙窗（口）的計算。
機械防煙系統：
機械排煙系統：
自然排煙系統：
水系統計算：支持水管水力計算、采暖水力計算，系統的樹視圖、數據表格和原理圖在同一對話框中，編輯數據的同時可預覽原理圖，直觀的實現了數據、圖形的結合，計算結果可賦值到圖上進行標注。
水管水力計算
采暖水力計算
（四） 天正工具
通用工具：對圖面進行一些復制等操作，也包含繪圖過程中常用的測量、保存等小工具。支持管線、設備等的統計，支持設置統計范圍、設定輸出內容，支持excel和圖面表格兩種形式。
材料統計
協同開洞：多專業協作，支持多種建筑開洞主體，墻體、樓板、屋頂、天花板、梁，對于間距值小的管線可以實現合并開洞、共享洞口。管線、開洞主體、洞口或套管全部關聯，洞口或套管隨著管線的調整自動更新；對項目中的洞口和套管進行標注，并能生成所有洞口和套管統計表，放置在平面視圖中。
協同開洞
鏈接管理：支持批量鏈接Revit項目文件。本命令支持選擇多個rvt文件一鍵創建鏈接關系，默認當前文件與鏈接文件之間的對齊關系為原點到原點。支持將鏈接文件中軸網與標高映射到當前文件中，并隨鏈接文件更改而更新。
鏈接映射
更新鏈接文件
圖紙布局：支持批量添加樓層標高并創建對應視圖，支持創建指定瀏覽器組織下的指定視圖并進行編輯，支持批量創建圖紙并將相應視圖關聯到圖紙中，支持快速在圖紙視圖插入圖框。
模型對比：兩版模型的對比，新增構件、刪除構件、修改構件，對構件的快速定位與標記。
模型對比
視圖聯動：將兩個或兩個以上視圖同步操作，實現同步縮放、移動等操作，便于用戶多視角查看構件。
視圖聯動
資源庫：提供繪圖中常用的系統族和基本族，可以直接加載到當前項目中。
資源庫
